공법 개요

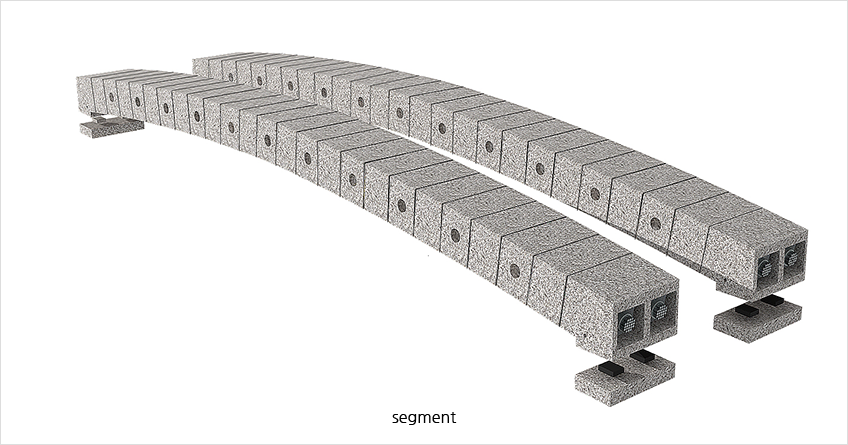

• 가공 화강석 석재 Block PS 강선에 의한 일체화 및 Prestress 도입 단위 Segment 완성
• 크레인에 의한 Segment 운반 및 거치 Segment 간 결속 전통적 아치의 미관과 차량 통행이 가능한 석재 아치 슬래브교

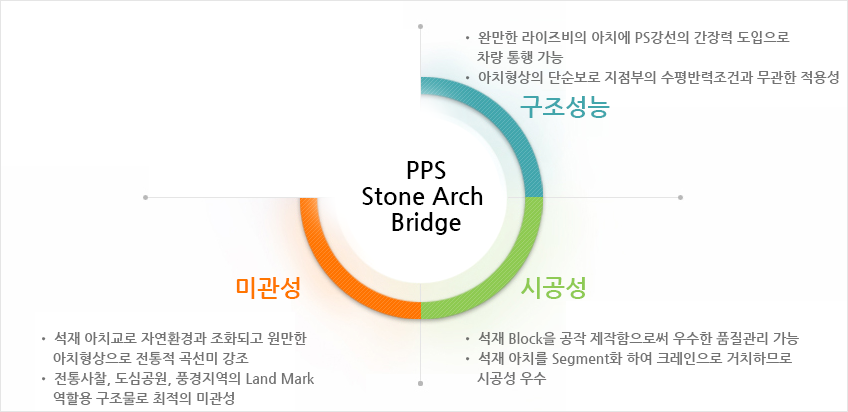

제품특징

역학적 개념

• 설계하중에 의해 발생되는 석재 아치 하단부의 인장응력이 상쇄될 수 있도록 PS 강선에 의한 긴장력을 도입하여 아치 전단면에 압축응력만이 발생하도록 설계
• 아치형 단순보로 지점에 수평반력이 발생되지 않는 지점 구조로 적용

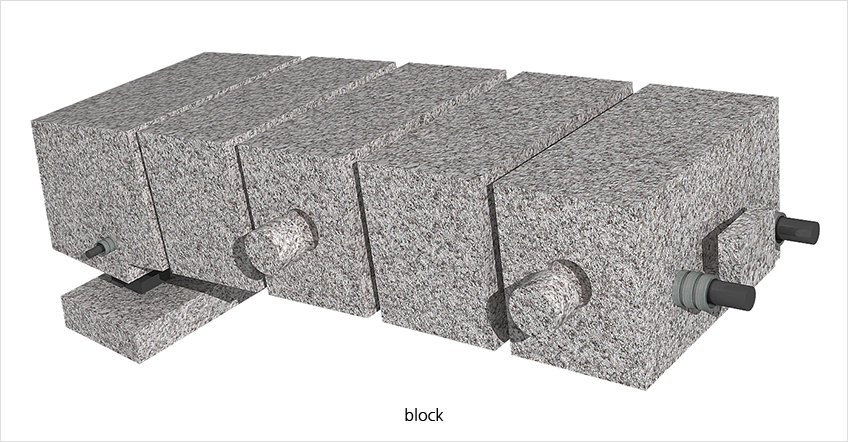

• 석재 Block과 Segment 간에 종방향 및 횡방향 전단키를 설치하여 일체 거동이 되도록 설계

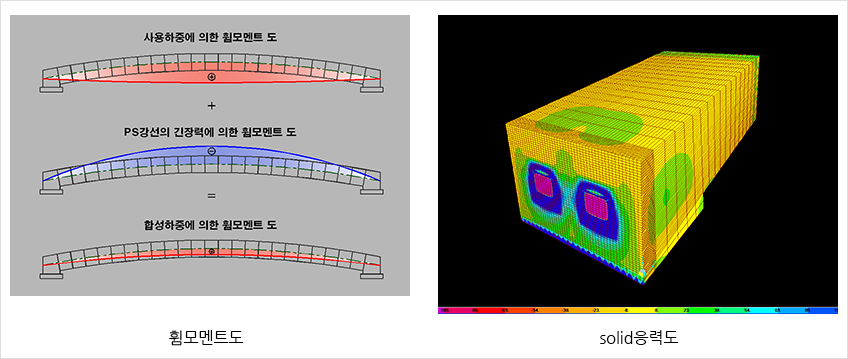

구조해석 전산 Out Put

제작순서

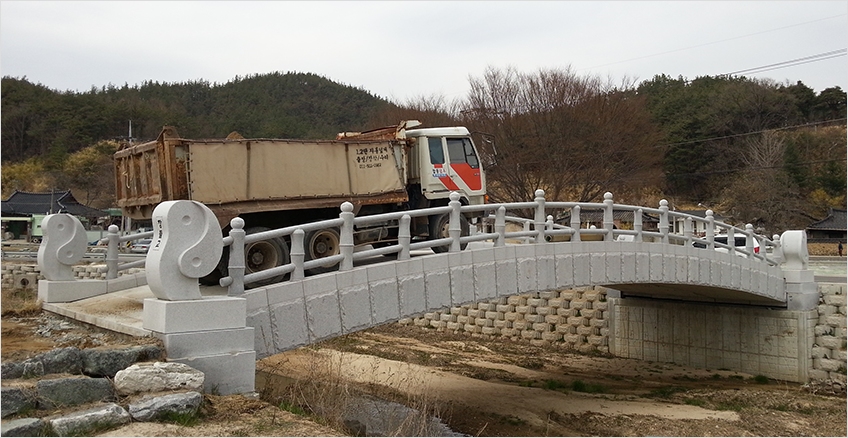

차량재하시험

PPS Stone Arch Bridge 교량 연장별 표준 제원
