  • Stone bridge

홍예교의 새로운 출발

PPS 홍예교

Prestressed Precast Segment Rainbow Bridge
본 공법은 수평 변위가 구속되는 조건을 갖춘 곳에 설치되는 프리스트레스트 프리캐스트 세그먼트(PPS)를 도입한 홍예교의 시공법으로, 전통적인 석재 홍예교의 형태를 계승하여 미관을 최적화 시키면서도 구조적인 안정성과 시공성 및 경제성을 확보한 공법이다.

공법 개요

  • 가공 화강석 석재 Block PS 강선에 의한 일체화 및 Prestress 도입 단위 Segment 완성
  • 양지점 교대부 1차 콘크리트 타설 크레인에 의한 Segment 운반 및 거치 Segment 간 결속 교대부 2차 콘크리트 타설 충복부벽체 석재 블록 설치 및 충복부 채움 콘크리트 타설 바닥부 석재 블록 설치 전통적 아치의 미관과 차량 통행이 가능한 홍예교

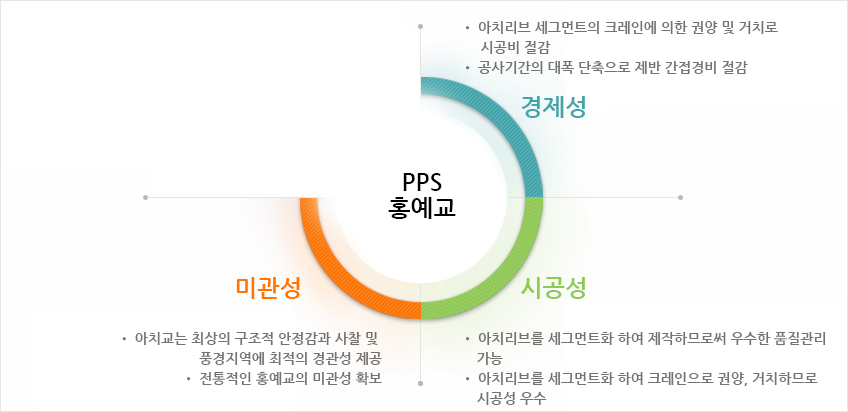

제품특징

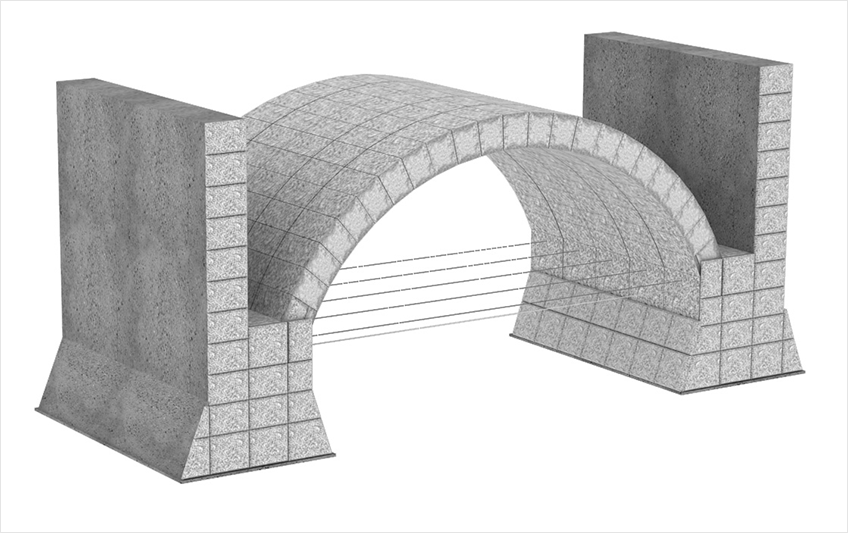

역학적 개념

  • • 가공된 석재 블록을 수평 상태로 아치 리브화 하기 위해 중립축에 내적프리스트래스 도입

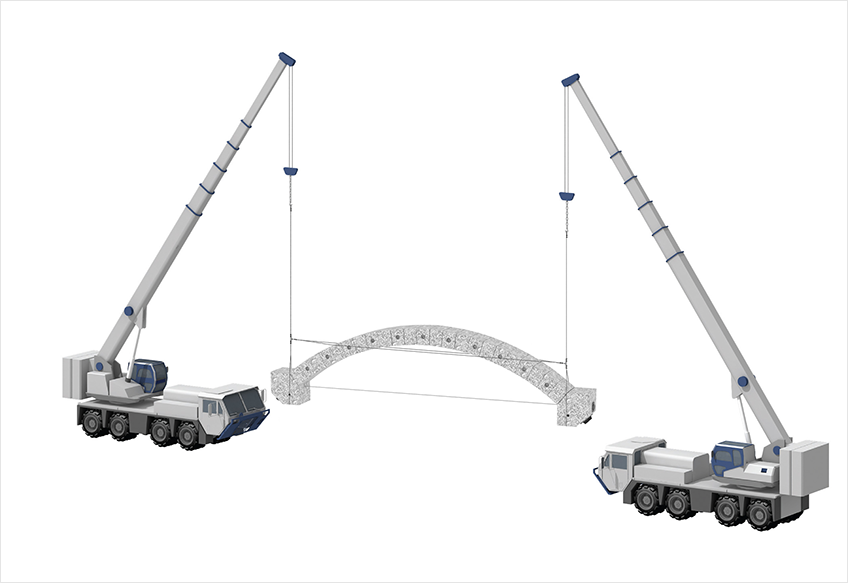

  • • 수평 상태의 아치 리브를 수직상태로의 권양을 위한 수평변위 억제용 프리스트레스 도입
  • • 아치 리브 지점부는 단계적 기초콘크리트 타설로 지점 구축도를 증가 시키는 지점 구조

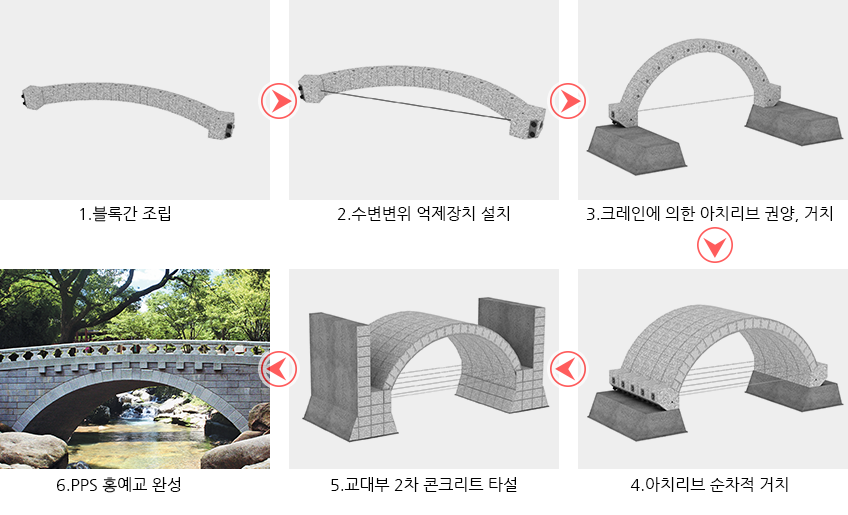

제작순서
