내구성과 환경친화력을 갖춘 아름다운 돌길

석재데크교 및 석재데크

Stone Deck Bridge & Stone Deck Road
최근 도심공원, 산책로 자연탐방로 등에 방부목 또는 합성목재를 사용한 인도교 및 데크로드가 많이 설치되고 있으나 이들은 친환경성과 내구성 확보에 구조적 한계가 있어 왔다. 본 공법은 인도교 또는 데크로드의 발판과 측면에 천연 화강석을 붙임으로써 석재의 고풍스러운 아름다움과 목재와는 비교되지 않는 내구성을 지닌 친환경적인 데크공법이다.

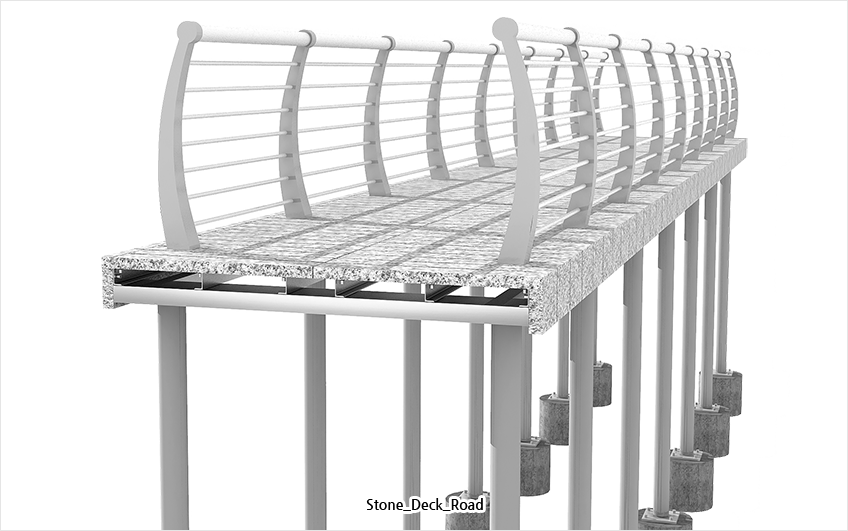

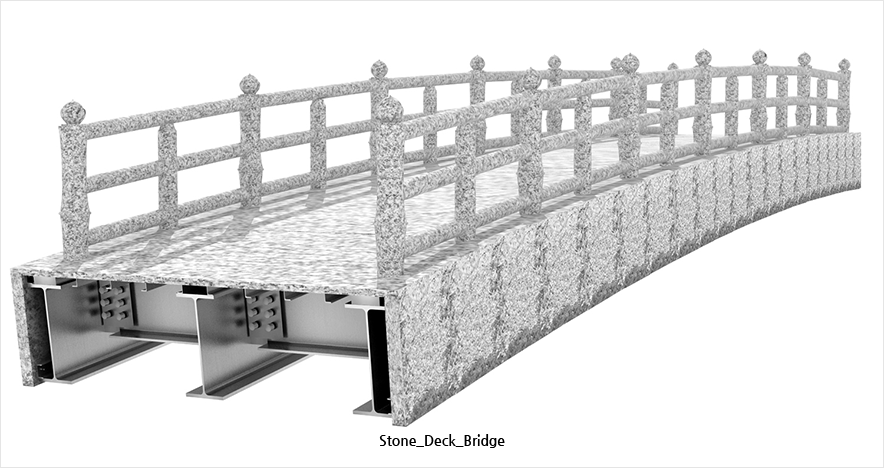

공법 개요도

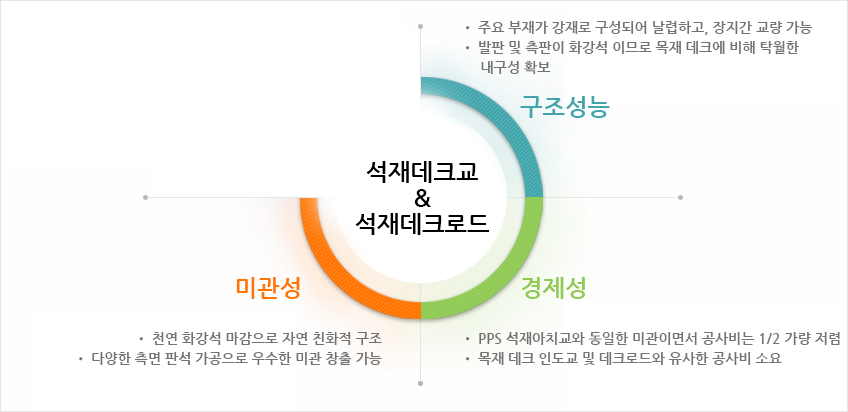

제품특징

역학적 개념

  • 석재데크교

    재 료 주빔 : H형강     발판 : 화강석
    장선 : ㄷ형강
    구조형식 단순보
    형 상 아치형

  • 석재데크

    재 료 기둥 : 원형강관     세로보 : ㄷ형강
    가로보 : 각형강관     발판 : 화강석
    구조형식 단순보
    형 상 Level 형

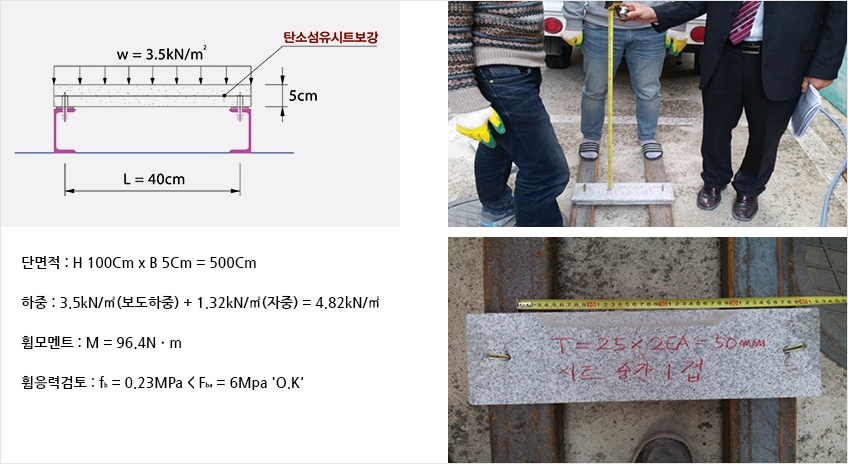

구조해석 및 충격시험

표준제원

  • 석재데크교

    경간장 L=4~5.0M
    교 폭 B=2.0~4.0M
    형 고 H=0.3~1.4M

  • 석재데크

    경간장 L=2~3M
    교 폭 B=2.0~4.0M
    형 고 H=0.25~0.35M

적용예
