내구성과 경제성을 겸비한 데크
조립식 콘크리트 데크

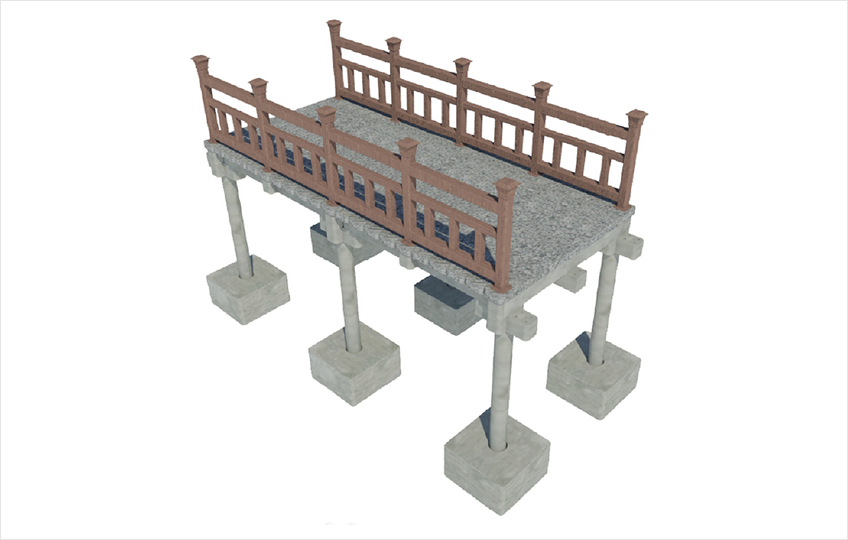

Precast Concrete Deck
본 공법은 공장에서 미리 제작된 콘크리트 기둥, 횡빔, 장선, 데크 등을 가설 현장까지 운반한 뒤 각 부재를 볼트로 연결, 고정하여 자전거 도로, 산책로 등의 구조물을 제작하는 방법으로, 시공 속도가 빠르고 각 부재의 동일한 품질관리가 용이한 공법이다.
또한 일반적으로 강재와 목재데크를 사용하는 구조에 비해 강재 부식과 데크의 탈색, 변형 등의 결점이 없으며 공사비도 저렴한 공법이다
또한 일반적으로 강재와 목재데크를 사용하는 구조에 비해 강재 부식과 데크의 탈색, 변형 등의 결점이 없으며 공사비도 저렴한 공법이다
공법 개요
-
- 각 부재의 몰드 제작
- 프리캐스트 콘크리트 부재 제작
- 현장 운반
- 하부 기초 콘크리트 부재 거치
- 콘크리트 기둥 기초 거치 및 몰탈타설
- 횡빔, 종빔 및 장선 볼트 연결
- 상부 콘크리트 데크 설치
- 콘크리트 난간 설치
-
공법특징
역학적 개념
- 기둥의 하부는 몰탈타설로 기초와 연결되므로 고정점 역할
- 기둥과 횡빔, 기둥과 종빔, 횡빔과 장선은 각각 고장력 볼트 연결이므로 힌지 절점으로 가정
- 상부 데크는 보도 하중 및 충격에 견딜 수 있도록 설계하고, 표면을 요철로 제작하여 미끄럼 방지
- 콘크리트 난간주 및 STS 난간봉은 구조기준에 맞게 설계, 제작

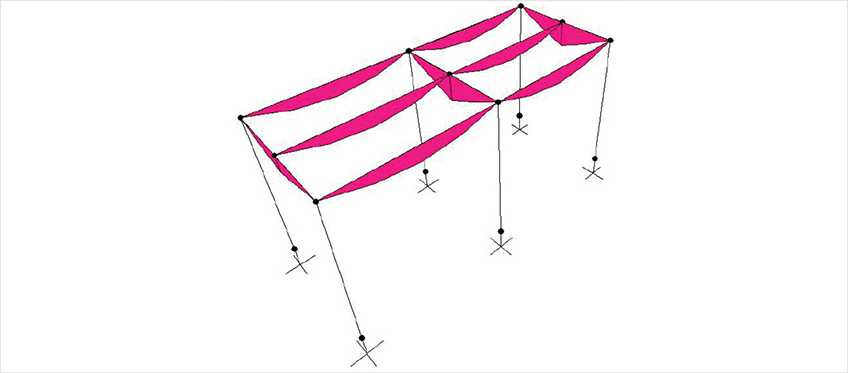

구조해석 전산 Out Put

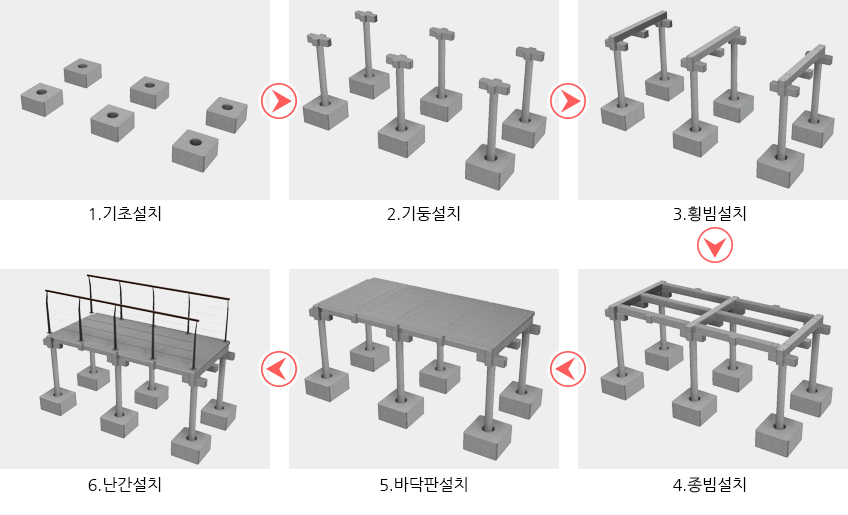

시공순서

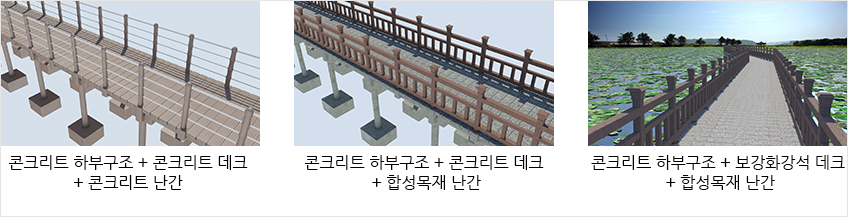

적용예
PSC 데크 표준제원
| 구 분 | 설계기준강도 (MPa) |
제원(mm) | 철근량 | 적용 기둥간격 |
|---|---|---|---|---|
| PSC 기초 | 40 | 900×900×500(t) | H6-9EA | L2,500×B2,000 |
| PSC 기둥 | 40 | ϕ200 | H10-8EA | |
| PSC 횡빔 | 40 | 200×200 | H13-4EA | |
| PSC 종빔 | 40 | 200×200 | H10-4EA | |
| PSC 장선 | 40 | 200×200 | H10-4EA | |
| PSC 데크 | 40 | 248×90 | H6-4EA | |
| 보강화강석 데크 | 160 | 248×50 | 탄소섬유시트보강 |
※ 보강화강석 데크 : 인도교용 보강석재데크(특허 제10-1240586) 적용
